รายละเอียดสินค้า

ทดสอบบอร์ด pcba Quick Charge QC อะแดปเตอร์ชาร์จเร็วชุดประกอบ pcb Power Detection Board For wall charger PD charger

ภาพรวม

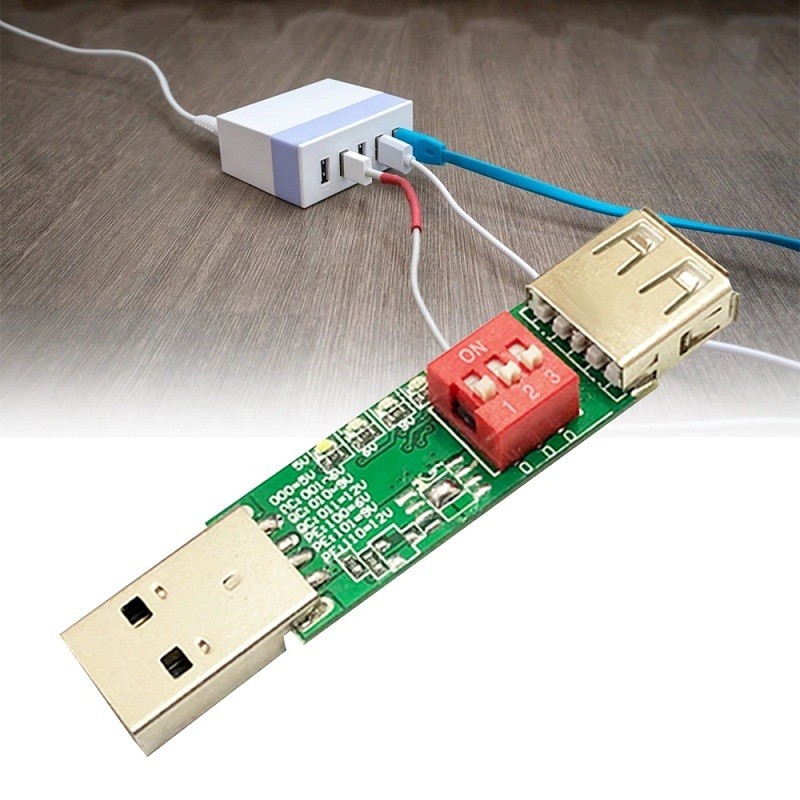

เป็นบอร์ดทดสอบอะแดปเตอร์ชาร์จเร็วหลังจากล่อมันเป็นเอาต์พุตแรงดันไฟฟ้าคงที่แรงดันไฟฟ้าถูกตั้งค่าด้วยรหัสหมุนและแรงดันไฟฟ้าคงที่ที่สอดคล้องกันจะถูกส่งออกโปรดตรวจสอบว่าแรงดันขาออกตรงกับแรงดันไฟฟ้าที่ต้องการของโหลดก่อนหรือไม่ ใช้เพื่อหลีกเลี่ยงการสูญเสียที่ไม่จำเป็นที่เกิดจากการเผาไหม้

ข้อมูลจำเพาะ

1. ชื่อสินค้า: บอร์ดทดสอบอะแดปเตอร์ชาร์จเร็ว

2. โปรโตคอลที่ใช้งานได้: QC2.0 / QC3.0 3. ผลิตภัณฑ์ที่ใช้งานได้: เครื่องชาร์จ / พลังงานมือถือ

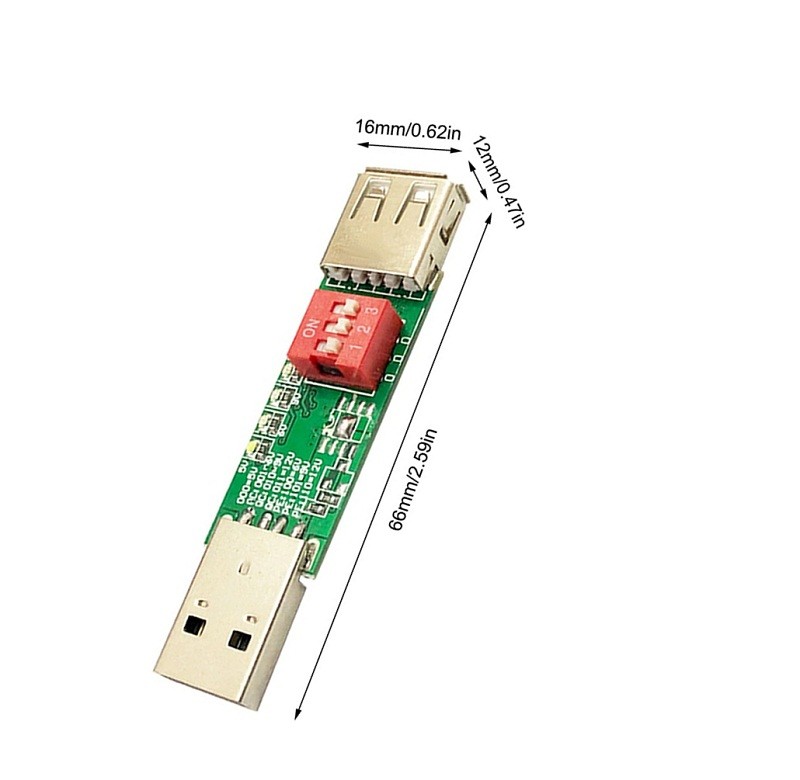

4. อุณหภูมิในการทำงาน: -25 ℃ ~ 85 ℃ 5. ความชื้นในการทำงาน: 5% ~ 95% RH 6. ขนาด: 66 * 16 * 12 มม.

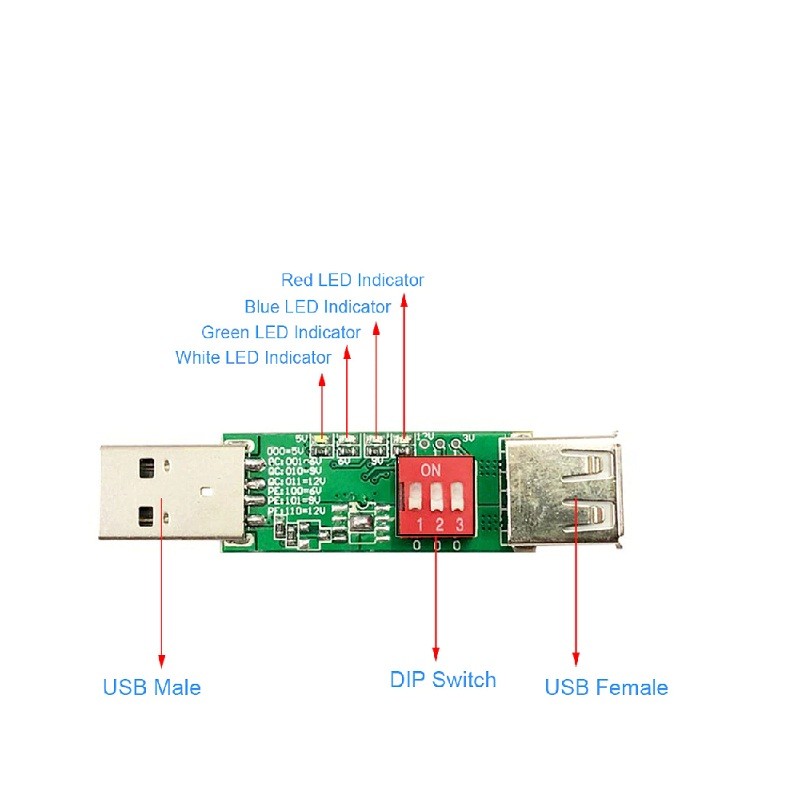

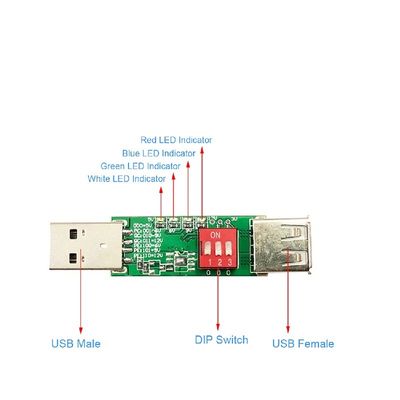

สวิตช์ DIP: 1. ด้วยสวิตช์ DIP 8 ชุดที่แตกต่างกันจึงตัดสินใจที่จะส่งออก 8 แรงดันไฟฟ้าที่แตกต่างกัน

2. สวิตช์หมุนไปด้านบนแทน "0" และสวิตช์หมุนไปด้านล่างหมายถึง "1"

3. สวิตช์อยู่ที่ตำแหน่ง 001 ซึ่งหมายความว่าโปรโตคอลเอาต์พุตคือ QC2.0 แรงดันเอาต์พุตคือ 5V และไฟสีเขียวติด4. สวิตช์อยู่ที่ตำแหน่ง 010 ซึ่งหมายความว่าโปรโตคอลเอาต์พุตคือ QC2.0 แรงดันขาออกคือ 9V และไฟสีแดงติด

5. สวิตช์อยู่ที่ตำแหน่ง 100 ซึ่งหมายความว่าโปรโตคอลเอาต์พุตคือ QC2.0 แรงดันเอาต์พุตคือ 12V และไฟสีน้ำเงินติด6. สวิตช์อยู่ที่ตำแหน่ง 011 ซึ่งแสดงถึงโปรโตคอลของเอาต์พุต QC3.0 แรงดันเอาต์พุตคือ 5V และไฟสีเขียวสว่างขึ้น7. ตำแหน่งของสวิตช์ที่ 101 แสดงถึงโปรโตคอลของเอาต์พุต QC3.0 แรงดันเอาต์พุตคือ 6V และไฟสีเขียวอมฟ้าสว่างขึ้น8. สวิตช์อยู่ที่ตำแหน่ง 110 ซึ่งแสดงถึงโปรโตคอลของเอาต์พุต QC3.0 แรงดันเอาต์พุตคือ 9V และไฟเป็นสีน้ำเงิน - แดง9. สวิตช์อยู่ที่ตำแหน่ง 111 ซึ่งแสดงถึงโปรโตคอลของเอาต์พุต QC3.0 แรงดันเอาต์พุตคือ 12V และไฟเป็นสีน้ำเงิน - แดง - เขียว

ลักษณะเฉพาะ:

1. PCBA ใช้โปรโตคอลการตรวจจับอัจฉริยะ Qualcomm QC2.0-QC3.0 เพื่อเลือกแรงดันขาออก2. เข้ากันได้กับเครื่องชาร์จ Qualcomm QC2.0-QC3.0 และผลิตภัณฑ์พลังงานมือถือ Qualcomm QC2.0-QC3.0 ทั้งหมดในตลาด3. ใช้สวิตช์สลับเพื่อเลือกแรงดันเอาต์พุตคงที่สำหรับการทดสอบอายุและไฟ LED ที่เกี่ยวข้องจะสว่างขึ้น4. เมื่อใช้งานจะไม่มีความเป็นไปได้ที่จะตัดการเชื่อมต่อและข้อมูลการทดสอบมีความถูกต้อง
